接地電阻測試儀工作原理

接地電阻測試儀工作原理
       確定配電系統中接地板與周圍接地之間的電阻至關重要。這種測量的原理是電位下降法。接地電極的電阻面積是電極周圍的土壤區域，其中存在可用商業儀器測量的電壓梯度。顯示測量的排列。“E”是待測接地電極，“A”是輔助接地電極，其位置應使兩個電阻區域不重疊。“B”是放置在“il”

和“A“中間的第二個輔助電極。

那么接地電阻，Re=E和B之間的電壓降/通過接地路徑的電流=V/I為確保電阻區域不重疊，將輔助電極“B”移動到位置“B1“和“B2”“分別。如果測定的電阻值在所有三種情況下都大致相同，則可以取三個讀數的平均值作為電極的接地電阻。否則，輔助接地電極“A“必須在遠離“E”的位置插入，并重復上述測試，直到獲得一組三個讀數一致為止。

為了消除電解效應，必須使用交流電源。

可以使用來自雙繞變壓器的工頻電流，通過電壓表和電流表（如圖所示的布置）或通過接地測試儀來執行該測試。

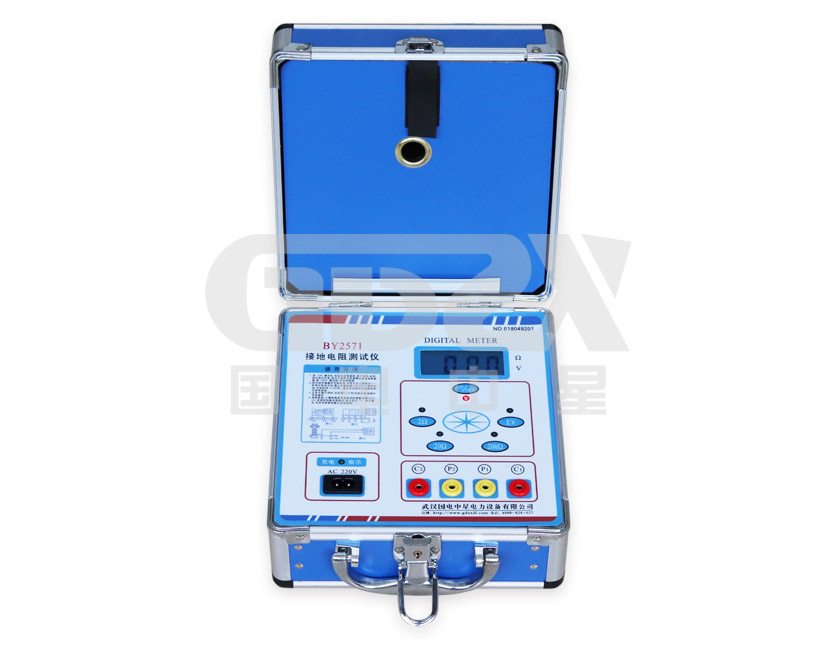

       國電中星專業生產接地電阻測試儀（又稱精密接地電阻測試儀），從事電測行業多年，旗下產品品質一流，歡迎廣大客戶前來選購4000-828-027。
