變壓器變比誤差介紹

       變壓器變比測量

　　一般判斷一個變壓器的好壞需要以下幾個試驗：交流耐壓，直流電阻，變比，容量，空負載損耗。

　　對于變比試驗，主要是測量實際的變壓器變比誤差。變壓器上的銘牌上都有表明高壓側分接檔位的電壓。低壓側也有標明0.4kV即400V，高壓側電壓除以400，就是這個檔位的額定變比。要測的就是實際測的變比與這個額定變比的誤差。

　　變壓器變比誤差

　　1、變比是變壓器設計時計算誤差的一個概念。一般的變比大于3時，變壓器變比誤差需小于百分之0.5；變比小于等于3時，變壓器變比誤差需小于百分之1。

　　2、變壓器原繞組和變壓器副繞組中的感應電勢，與繞組的匝數成正比。根據兩側功率相同，功率等于電壓的平方與電阻的比值，從而得出電壓比，即變比。

　　3、原繞組輸入電壓與副繞組輸出電壓之比，等于它們的匝數比，比值K稱為變比系數。例：變壓器的變比110kV／11kV=10。

　　分析變壓器變比誤差原因

　　1、在變壓器生產繞制時圈數有誤差；

　　2、變壓器初級線圈產生的磁通不能完全穿過次級，存在“漏磁”現象；

　　3、變壓器的工作電流在線包直流電阻、漏感電抗上存在電壓降。

　　變壓器變比誤差合格范圍

　　35kV以下，電壓比小于3的，變壓器電壓比誤差允許偏差正負1％。其他所有變壓器電壓比允許偏差正負0.5％。主要依據1985年水利電力部的電氣設備預防性試驗規程。

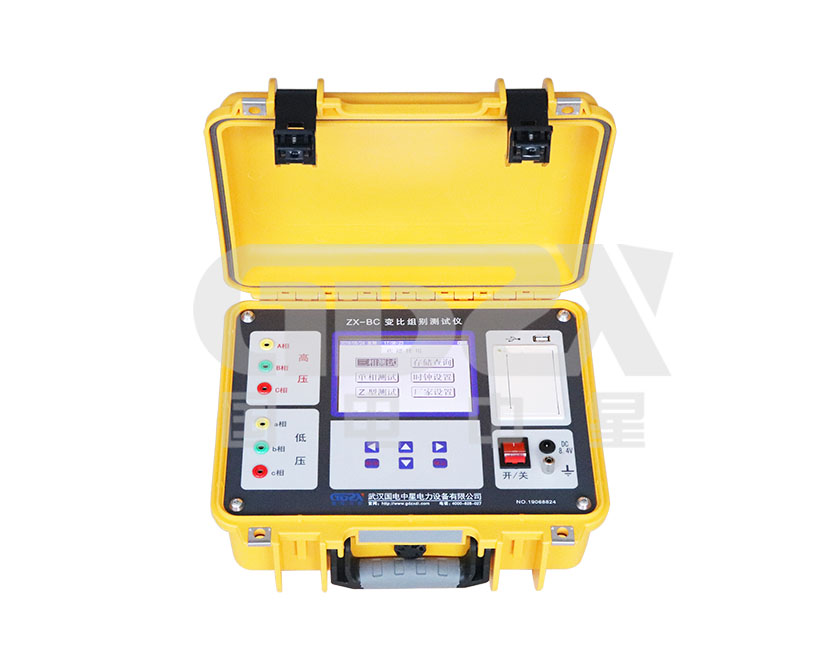

       國電中星是變壓器測試儀生產廠家，產品型號規格多，質量優良，售后有保障，歡迎來電4000-828-027咨詢！
