直流高壓發生器的試驗接線方式

        直流高壓發生器采用領先的技術和進口元器件，具備了高品質、易于便攜的特點，并能承受額定電壓放電而不損壞。下面國電中星為您講述直流高壓發生器的試驗接線方式。

一、直高發指示圖

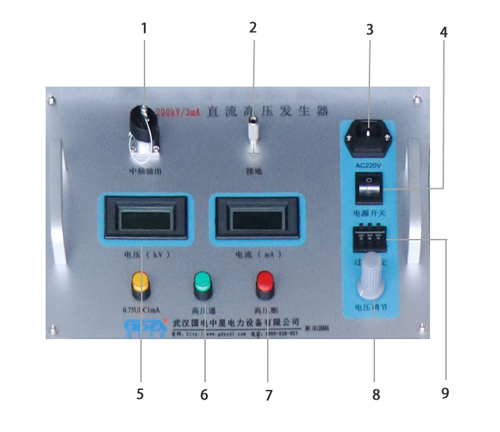

圖1 控制箱面板圖

圖2  倍壓筒

1、中頻輸出； 2、接地； 3、接220V電源； 4、電源開關； 5、0.75UDC-1mA 功能鍵 ； 6、高壓通； 7、高壓斷； 8、電壓調節； 9、過壓設定； 10、高壓輸出； 11、中頻輸入； 12、接地

二、試驗接線

① 3接交流電源220V ;
② 9接11（四或五芯電纜線連接）；
③ 2和12接地（用轉用接地線）。

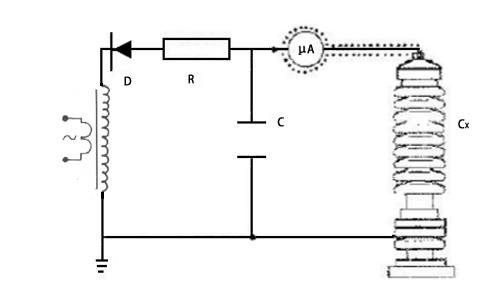

三、微安表接線圖

1、控制箱上的顯示燈、開關、旋鈕等已標清楚,看此操作說明時請參照控制箱的面板上元器件名稱使用。

2、倍壓筒底盤側面有（四）五芯插座為聯接控制箱電纜之插座,底盤側面有銅接線柱為接地端子作連接地線用。

3、附帶的高壓屏蔽電流表為數顯微安表,表頂端上的插孔為連接被試品的線插孔,同時也作為電源開關,不用時請拔掉插頭,就自動關閉電源。換電池時請將后蓋旋下，換好后請將后蓋旋緊。
