高壓開關動特性測試儀的校驗方法

        高壓開關動特性測試儀是一種用于測試高壓開關的分、合閘時間，分、合閘順序等動特性測試的儀器。高壓開關動特性測試儀的校驗方法是使用高壓開關動特性測試儀校驗裝置，主要對高壓開關動特性測試儀的電量輸出參量、開關動作時間參量進行校驗。下面國電中星為您介紹高壓開關動特性測試儀的校驗方法。

一、電量輸出參量校驗

        首先，將該校驗裝置的電量輸入端與高壓開關動特性測試儀的電量輸出端相連接起來。對高壓開關動特性測試儀電量參量的校驗分為直流校驗和交流校驗，當對其進行直流校驗時，選定高壓開關動特性測試儀直流輸出范圍內的多個值進行測量，并且對同一值進行多次測量，并對同一值的多次測量結果取平均值，將次平均值與高壓開關動特性測試儀的選定值相比較；同時計算出該高壓開關動特性測試儀直流輸出參數的誤差；黨對其進行交流檢驗時與直流校驗同理。但是需要注意的是本校驗裝置所設置的交流測量范圍的顯示值為交流有效值，若被測高壓開關動特性測試儀顯示的選定值為峰值，則需要將所顯示的峰值轉換為有效值后再進行比較，若選定值為有效值，則直接進行比較，同時計算出該高壓開關動特性測試儀交流輸出參量。

二、開關動作時間參量校驗

        對高壓開關動特性測試儀的開關動作時間參量的校驗主要是通過開關動作信號從有到無或者從無到有的過程來完成的，具體方法如下：

首先將等待校驗的高壓開關動特性測試儀開關動作輸出端、開關動作輸入端分別于高壓開關動特性測試儀校驗裝置開關動作輸入端、開關動作輸出端對應鏈接，然后設定高壓開關動特性測試儀校驗裝置的定時時間，等待唄校驗的高壓開關動特性測試儀啟動計時，同事將信號傳輸給校驗裝置，校驗裝置開始倒計時，當校驗裝置倒計時結束后，反過來講停止信號傳輸給被檢高壓開關動特性測試儀，被檢高壓開關動特性測試儀此時停止計時，對比兩臺儀器的時間值，以完成校驗。將本高壓開關動特性測試儀校驗裝置的設定值作為標準值，從而計算出被較高壓開關動特性測試儀開關動作時間功能的誤差。通過以上方法，實現對高壓開關動特性測試儀開關動作時間參量的校驗。

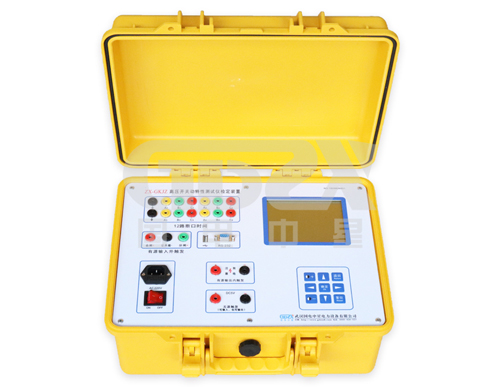

        國電中星是高壓開關特性測試儀檢定裝置生產廠家，生產的高壓開關特性測試儀檢定裝置型號多，選擇多，獲得廣大用戶的一致好評，歡迎您的來電咨詢。
