一分鐘解讀串聯諧振5種試驗原理圖

        串聯諧振耐壓試驗是利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串聯諧振。下面國電中星讓您一分鐘解讀串聯諧振5種試驗原理圖。

        根據諧振原理，我們知道當前電抗器L的感抗值XL與回路中的容抗值XC相等時，回路達到諧振狀態，此時回路中僅回路電阻R消耗有功功率，而無功功率則在電抗器與試品電容之間來回震蕩 ，從而在試品上產生高壓。讓你秒懂的五種串聯諧振試驗原理圖。

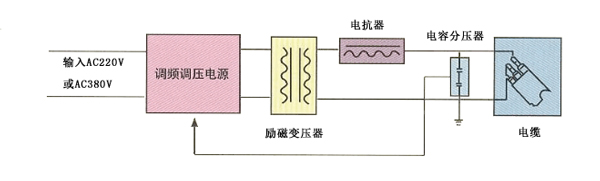

（一）電纜耐壓試驗原理圖

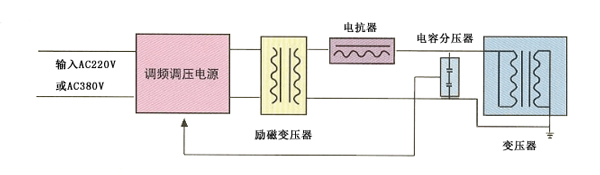

（二）變壓器耐壓試驗原理圖

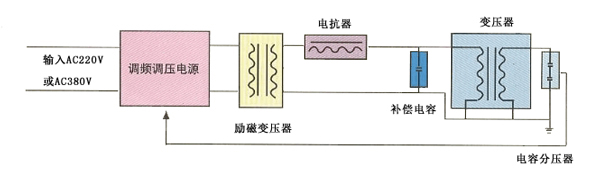

（三）變壓器感應耐壓試驗原理圖

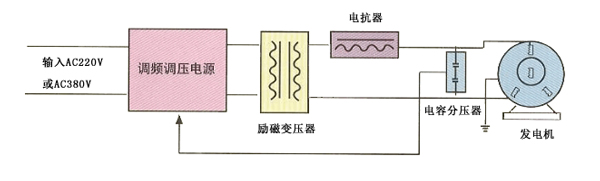

（四）發電機耐壓試驗原理圖

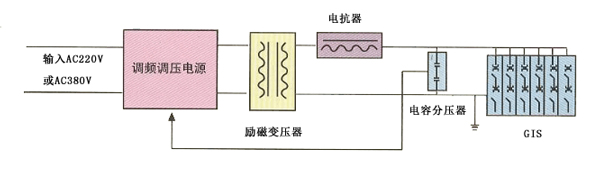

（五）GIS耐壓試驗原理圖

        以上振5種串聯諧試驗原理圖您看懂了嗎？國電中星是串聯諧振生產廠家，擁有專業的研發團隊，還有強大的生產力，深受廣大用戶的青睞，歡迎選購！
